שסתומי תקע DBB מאוזנים בלחץ
שסתום תקע כפול ודימום (DBB) הוא שסתום תעשייתי בעל ביצועים גבוהים שנועד לספק בידוד כפול והורדת לחץ בטוחה בתוך גוף שסתום יחיד. הוא נמצא בשימוש נרחב במערכות נפט וגז, פטרוכימיה, העברת צינורות והעברת משמורת שבהן בידוד אפס-דליפות ובטיחות תפעולית הם קריטיים. שלא כמו שסתומי תקע קונבנציונליים, העיצוב המאוזן בלחץ מבטל את הסיכון של חסימת תקע על ידי השוואת הלחץ ההפרש על פני התקע. זה מפחית באופן משמעותי את מומנט ההפעלה בתנאי לחץ-גבוהים תוך שמירה על ביצועי איטום בועות-.
-
![שסתום תקע DBB הפוך מנירוסטה]()
שסתום תקע DBB הפוך מנירוסטהשסתום תקע DBB הפוך מפלדת אל-חלד (Double Block and Bleed) הוא שסתום תעשייתי בעל ביצועים גבוהים-שנועד לספק בידוד כפול מוחלט עם פונקציית דימום בטיחות משולבת בין שתי נקודות איטום עצמאיות. -
![שסתום DBB מאוזן בלחץ פלדת פחמן]()
שסתום DBB מאוזן בלחץ פלדת פחמןשסתום התקע כפול בלוק ודימום (DBB) מאוזן בלחץ פלדת פחמן מספק בידוד חזק,-חוסך מקום עבור צינורות נפט, גז ותהליכים קריטיים. על ידי שילוב שני משטחי ישיבה עצמאיים ויציאת דימום מרכזית לגוף שסתום יחיד, עיצוב -

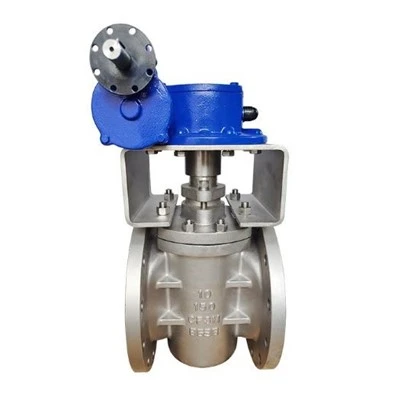

![שסתום תקע מאוזן-לחץ גבוה]()
שסתום תקע מאוזן-לחץ גבוהשסתום התקע המאוזן-בלחץ גבוה מתוכנן לבידוד-כבד בסביבות שירות-גבוהות, בטמפרטורה-גבוהה (HPHT) וסביבות שירות קשות. -
![שסתום תקע מאוזן בלוק כפול ודימום לחץ]()
שסתום תקע מאוזן בלוק כפול ודימום לחץעיצוב התקע המאוזן בלחץ-המתקדם שלו משווה את הלחץ הפנימי על פני התקע, ומבטיח פעולה חלקה של רבע-סיבוב עם מומנט פעולה נמוך, אפילו בתנאי לחץ דיפרנציאליים גבוהים. הוא משמש כחלופה אידיאלית ובעלת -
![שסתום תקע DBB הפוך בלחץ מאוזן]()
שסתום תקע DBB הפוך בלחץ מאוזןשסתום התקע כפול בלוק ודימום הפוך (Inverted Pressure Balanced Double Block & Bleed) הוא שסתום בידוד- גבוה המיועד ליישומי תהליך קריטי שבהם אפס-כיבוי דליפה, בטיחות ואמינות הם חיוניים. -
![שסתום תקע DBB מאוזן בלחץ]()
שסתום תקע DBB מאוזן בלחץשסתום התקע כפול בלוק ודימום (DBB) הוא שסתום בידוד רבע- בעל ביצועים גבוהים-בביצועים גבוהים, המותאם לשירות צנרת ותהליכים קריטיים. הוא תוכנן במיוחד עבור יישומים הדורשים אפס{3}}כיבוי- דליפה מוחלט, בטיחות
כיצד פועלים שסתומי תקע מאוזנים בלחץ
האמינות המעולה של שסתום תקע DBB מאוזן בלחץ מסתמכת על שני מנגנונים הנדסיים מרכזיים:
1. פונקציית True Double Block and Bleed (DBB).
השסתום משלב שני מחסומי איטום עצמאיים (במעלה ומורד הזרם). כאשר השסתום סגור, פתח דימום הממוקם בין שני משטחי האיטום הללו מאפשר למפעילים לפרוק בבטחה את לחץ החלל הכלוא. זה מאשר את השלמות המוחלטת של הבידוד מבלי להפריע לזרימת הקו.
2. עיצוב תקע מאוזן בלחץ
כדי למנוע מהתקע להיתקע בשרוול הגוף תחת לחצים דיפרנציאליים גבוהים, התקע מתוכנן עם ערוצי איזון -ללחץ פנימיים. ערוצים אלה משווים את הלחץ הפועל על האזור העליון והתחתון של התקע, וכתוצאה מכך:
מומנט הפעלה נמוך משמעותית: מבטל את הצורך במפעילים גדולים ויקרים.
ביצועים נגד-טריקה ואנטי-תריסים: מונע מהשסתום להיתקע, גם לאחר תקופות ארוכות של סגירה.
חיי שירות ארוכים: מפחית בלאי מכני על משטחי האיטום.
מפרט טכני
|
פָּרָמֶטֶר |
תקן מפרט |
|
טווח מידות |
NPS 1" עד 36" (DN25 – DN900) |
|
דירוג לחץ |
ANSI Class 150 עד Class 2500 |
|
טווח טמפרטורה |
-46 מעלות עד +200 מעלות (בכפוף לבחירת החומר) |
|
חומרי גוף |
פלדת פחמן (WCB, LCC), נירוסטה (CF8, CF8M), דופלקס, סגסוגת פלדה |
|
חומרי אטם / שרוול |
PTFE בעל ביצועים- גבוהים, PTFE מחוזק, איטום מתכת-ל-מתכת |
|
תקני עיצוב |
API 6D, API 599 |
|
תקני בדיקה |
API 598, API 6D |
תכונות ויתרונות עיקריים
בועות-אטימה הדוקה
משיג ביצועי דליפה אפס- בלחצים נמוכים וגבוהים כאחד.
01
זרימה דו כיוונית
מסוגל לאטום ביעילות ללא קשר לכיוון זרימת המדיה.
02
עלות תחזוקה נמוכה
הסיכה המתמשכת והעיצוב המאוזן קיצרו-באופן דרסטי את הזמן.
03
בקרת פליטה נמלטת
תואם לתקני פליטה-נמוכים בינלאומיים מחמירים.
04
מוכן לאוטומציה
דרישות מומנט נמוכות מאפשרות חבילות מפעילים חשמליים, פנאומטיים או הידראוליים קומפקטיים וחסכוניים-.
05
יישומים אופייניים
צינורות תמסורת נפט וגז(מלכודות מגרד, בידוד משגר/מקלט חזירים)
לולאות מדידה וסקידים להעברת משמורת(הבטחת זיהום אפס-צלב למדידה מדויקת)
בתי זיקוק ועיבוד פטרוכימי(קווי זרז, בידוד פחמימנים-בטמפרטורה גבוהה)
חוות טנקים וסעפות מסוף(הפרדת מוצרים ובידוד טנקים)
ציון קריטריונים (ההתאמה הטובה ביותר):
1. אתה דורש בידוד כפול מוחלט בתוך גוף שסתום יחיד וקומפקטי כדי לחסוך במשקל ובמקום.
2. המדיום מכיל מוצקים, אבנית או תמיסות שיפגעו במושבי השסתום הכדורי הסטנדרטי.
3. אתה צריך להפחית את דרישות מומנט המפעיל כדי להוריד את סך הוצאות ההון של הפרויקט (CAPEX).
הימנע מתי:
1. נדרש שירות מצערת או בקרה רציף ומדויק (יש לציין במקום זאת שסתום בקרה ייעודי).
2.בידוד חללים דו-כיווני-בי-כיווני במיוחד (דרישת DIB-1) נקבע במפורש בהנחיות הפרויקט.
כל שסתום אינדיבידואלי עובר בדיקות קפדניות לפני המשלוח כדי להבטיח ביצועי-פגמים אפסיים בשטח:
בדיקת גוף ומעטפת הידרוסטטית:מאומת ב-$1.5 \\x$ לחץ העבודה המקסימלי.
בדיקת מושב בלחץ נמוך וגבוה{{0}:אימות מוכח בועה-על פי API 598.
בדיקת תבליט חלל
אימות הביצועים של שסתום הדימום.
בדיקת מומנט דינמית
מדידת מומנט הפעלה בפועל בלחץ דיפרנציאלי מלא.
אש-אימות בטוח
מוסמך ל-API 607 / ISO 10497.
למה לשתף אותנו
כיצרנית שסתומים תעשייתיים עולמית מובילה, אנחנו מספקים יותר מסתם חומרה-אנחנו מספקים שקט נפשי.
רקורד עולמי מוכח
שסתומי ה-API 6D שלנו עוקבים כעת אחר רשומות דליפות-אפסות על פני צינורות נפט וגז גלובליים ופרויקטים של EPC.
עקיבות חומר מלאה
MTRs מלאים (דוחות בדיקת חומרים) תואמים ל-EN 10204 3.1/3.2 המסופקים עם כל משלוח.
מוסמך מלא
מיוצר תחת מערכת ניהול איכות ISO 9001 עם הסמכות CE/PED, SIL 3 ופליטות נמלטות (ISO 15848-1).
