סקירת מוצר
שסתום תקע ישר-דרך משומן הוא שסתום בידוד-כבד, רבע-סיבוב, המותאם למערכות צנרת הדורשות ביצועי כיבוי-בלתי מתפשרים בתנאי לחץ בינוניים עד גבוהים-. שסתום זה מיועד למגזרים שבהם-אמינות אטימה אופטימלית תחזוקה מועדפת, ומספק אורך חיים יוצא דופן באמצעות עיצוב מכני חזק.
השסתום כולל קדח מלא, ישר-שממזער את ירידת הלחץ, בשילוב עם תקע מחודד או גלילי-בעיבוד מדויק המסתובב 90 מעלות לבקרת זרימה מהירה. שלמות האיטום נשמרת באמצעות ממשק דינמי, מבוסס חומר סיכה- המוזרק בין התקע למשטחי הגוף, ויוצר שכבת גבול חצי-נוזלית המונעת התנפצות מתכת-למתכת-ומייצבת את מומנט האיטום.
עקרונות עיצוב הנדסי
שסתומי התקע המשומנים שלנו מתוכננים על בסיס העקרונות של מכניקת שימון גבולות מבוקרת, היוצאים מדגמי איטום חיכוך יבש ללבוש גבוה-.
אמות מידה הנדסיות מרכזיות כוללות:
סרט איטום הידרודינמי:היווצרות סרט מתמשך בין התקע למשטחי הגוף כדי לחסום נתיבי דליפה מיקרו-.
פיצוי דליפה פעיל:מסלולי מילוי חומרי איטום מבוקרים המשחזרים את שלמות האיטום ללא פירוק בשורה.
ייצוב מומנט:בקרת מקדם חיכוך אופטימלית כדי להבטיח מומנט הפעלה צפוי וחלק לאורך כל מחזור החיים של השסתום.
פילוסופיית ניהול הלבוש:במקום ביטול בלאי דינמי, המערכת מנהלת ומפחיתה בלאי אסטרטגית באמצעות מחזורי תחזוקה מובנים, ומספקת משמעת תפעולית ללא תחרות ואמינות נכסים-לטווח ארוך.
עקרון עבודה והתנהגות איטום דינמית
השסתום פועל באמצעות סיבוב חלק של 90- מעלות של התקע. במצב פתוח, יישור הקידוח המלא מספק נתיב זרימה ללא הפרעה, ומפחית באופן דרסטי את המערבולת. במצב סגור, גיאומטריית התקע החזק חוסמת היטב את מעבר הצינור.
גבול האיטום מתנהג כממשק דינמי, -נוזל למחצה, המגיב לסביבות תפעוליות. כדי להבטיח יציבות-לטווח ארוך, העיצוב שלנו אחראי לכל שלבי מחזור חיי האיטום:
פונקציות איטום חיוביות
הפחתת חיכוך: מוריד באופן דרמטי את הבלאי התפעולי בין רכיבי האיטום העיקריים.
לחץ-ביצועים מסייעים: מנצל את לחץ הקו כדי להושיב את התקע בחוזקה בזמן שסרט הסיכה ממלא חללים מיקרו-.
פיצוי סובלנות משטחים: מחליק מיקרו-אי סדרים על משטחי מתכת במשך שעות פעילות ממושכות.
מנבאים לתחזוקה של מחזור חיים
כדי לנטרל גורמים תפעוליים טבעיים כגון מחזורי לחץ בקו, שינויים תרמיים במבנה השומן או אינטראקציה של מדיה תהליכית, השסתום מצויד באביזרי הזרקת איטום חיצוניים. הזרקת חומר איטום שגרתית ומבוקרת-מחדשת-המשכיות הסרט, ומאריכה ללא הגבלת זמן את חיי השירות של השסתום.
מפרט טכני
|
פָּרִיט |
מפרט (EN / API Standard) |
|
טווח מידות |
DN15 עד DN600 (NPS 1/2 אינץ' עד 24 אינץ') |
|
דירוגי לחץ |
ASME Class 150 / 300 / 600 / 900 / 1500 / 2500 |
|
טווח טמפרטורה |
-29 מעלות עד +450 מעלות (תלוי בחומר ובחומר סיכה) |
|
סוג זרימה |
קדחת מלאה / ישר-דרך (ירידה בלחץ נמוכה) |
|
חומרי גוף |
WCB, WCC, LCB, LCC, CF8, CF8M, WC6, WC9, דופלקס SS |
|
חומרים לתקע |
SS304, SS316, דופלקס, סגסוגת פלדה (אופציונלי: Stellite / ENP Hardfacing) |
|
סוג מושב |
מתכת משומנת-ל-איטום מתכת / PTFE מחוזק |
|
סיום חיבורים |

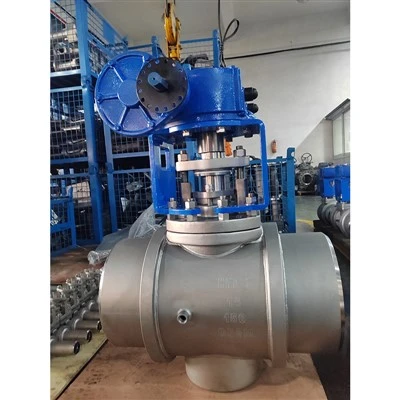

מאוגן (RF, RTJ) / תחת-מרותך (BW) / מושחל |
|
הפעלה |
מנוף ידני / ציוד תולעת / חשמלי / פניאומטי / הידראולי |
|
תקני עיצוב |
API 6D / API 599 / ASME B16.34 / ISO 14313 |
|
תקן בדיקה |
API 598 / API 6D (בדיקת מעטפת, מושב, מושב אחורי) |
התאמה ליישום ומטריצת בחירה
יישומים מועדפים
סדרת שסתומים זו מומלצת מאוד עבור תשתית קריטית שבה:
נקבעות תוכניות ניהול ותחזוקה מובנות של נכסים.
מדיית תהליך מאפשרת תחזוקה שוטפת של ממשק חומר סיכה.
טמפרטורות ההפעלה מתיישבות עם דירוגי איטום תעשייתיים מיוחדים.
בידוד-בלחץ גבוה דורש גיבוי מושב מתכת חזק-ובוע.
הגבלות בחירה
לא מומלץ עבור אפס-תחזוקה או התקנות בלתי מאוישות שבהן חידוש חומרי איטום בלתי אפשרי.
לא מומלץ עבור מדיה עם מוצקים קיצוניים,-בצפיפות גבוהה החוסמים לצמיתות את יציאות ההזרקה.
מצוינות בייצור ויתרונות שרשרת אספקה גלובלית
מדוע צוותי רכש גלובליים מובילים בוחרים בשסתומים שלנו:
100% מעקב:כל השסתומים מסופקים עם תעודות EN 10204 3.1 מבחן טסט (MTC), המבטיחות קוד חום מוחלט ועקיבות מקור החומר.
התאמה אישית של פרויקט גמיש:מהונדסים-ל-אפשרויות הזמינות, לרבות מידות פנים-ל-מותאמות אישית, ריפוי קשיח מיוחד (Stellite, Tungsten Carbide) וציפוי אנטי-קורוזיבי לשירות חמוץ (NACE MR0175).
שרשרת אספקה וזמני אספקה מיטביים:חציצה אסטרטגית של חומרי גלם של פרזול ויציקות WCB ו-CF8M מבטיחה לוחות זמנים של אספקה תחרותיים ביותר עבור תפניות קריטיות בפרויקט.
כל שסתום בודד עובר מסגרת בדיקה קפדנית ורב-שלבית לפני המשלוח כדי להבטיח אפס-מסירת פגמים:
בדיקת מעטפת הידרוסטטית:אימות שלמות בלימת הלחץ לפי API 598.
בדיקת דליפת מושב-בלחץ גבוה:אישור ביצועי כיבוי חיובי-.
בדיקת מימד וסובלנות:אימות של 100% מול שרטוטים הנדסיים מאושרים.
אימות מומנט פונקציונלי:הבטחת המומנט התפעולי עומד בגורמי הבטיחות של המפעיל.
שאלות נפוצות
ש: באיזו תדירות שסתומי תקע משומנים-ישרים דורשים הזרקה חוזרת של-חומר איטום?
ת: תדירות ההזרקה תלויה במידה רבה בתנאי ההפעלה, כולל תדירות המחזור, מדיית התהליך והטמפרטורה. עבור קווי תהליך רציפים עם רכיבה נמוכה, מרווח תחזוקה של כל 3 עד 6 חודשים או לאחר מספר מסוים של סיבובים (למשל, כל 50 עד 100 מחזורים) הוא סטנדרטי. עבור יישומי לחץ- גבוהים או שוחקים, מילוי תכוף יותר מבטיח המשכיות אופטימלית של סרט האיטום ומפחית את המומנט התפעולי.
ש: האם ניתן להשתמש בשסתומי התקע המשומנים שלך בשירות חמוץ (סביבות H2S)?
ת: כן. אנו מציעים תצורות תואמות לחלוטין העומדות בתקני NACE MR0175 ו-ISO 15156 ליישומי גז ונפט חמוץ. זה כולל ציון חומרי גוף ותקע עמידים (כגון LCB תואם NACE-או CF8M) ושימוש בחומרי סיכה מיוחדים של פלואור-סיליקון או סיכה סינתטיים המתנגדים לפירוק כימי שנגרם על ידי מימן גופרתי ופחמימנים.
ש: מהם היתרונות העיקריים של שסתום תקע משומן על שסתום כדורי רגיל?
ת: בעוד שסתומים כדוריים מסתמכים על מושבים רכים סינתטיים שיכולים להתקלקל במהירות בחומרים קשים, שסתומי תקע משומנים משתמשים במושב מתכת-ל-מגובה בסרט סיכה מתחדש. עיצוב זה מספק עמידות מעולה בפני נוזלים-שנושאים או שוחקים מוצקים מכיוון שחומר הסיכה מסלק חלקיקים. זה גם מאפשר שחזור אטם בתוך-קו, כלומר ניתן לתקן נזילות קלות באופן מיידי באמצעות הזרקת איטום מבלי לסגור את הצינור.
ש: כיצד מונעים מהאיטום המוזרק לזהם את מדיית התהליך?
ת: התכנון שלנו משתמש בשסתומי סימון פנימיים מיוחדים בתוך יציאות ההזרקה כדי להבטיח זרימת איטום אך ורק לכיוון ממשק חריץ האיטום, ולא לתוך פתח הצינור. יתר על כן, אנו מסייעים לצוותי רכש בבחירת חומרי איטום-גבוהים, בלתי מסיסים ואדישים מבחינה כימית המותאמים לנוזל התהליך הספציפי שלך כדי למנוע את הסיכון של זיהום במורד הזרם או תגובת- מוצר צולבת.
ש: איזה תיעוד מסופק כדי להבטיח תאימות לחומר ולבדיקות לפני המשלוח?
ת: כל משלוח מגיע עם תיק איכות מקיף, הכולל EN 10204 3.1 תעודות בדיקת מיל (MTC) עבור רכיבי גוף, תקע ולחץ-, יחד עם דוחות בדיקת לחץ של API 598 או API 6D. דוחות בדיקה חזותית וממדית הם סטנדרטיים, וניתן לספק דוחות בדיקה לא-אופציונליים (NDT) כגון RT, UT או MPI אם צוין במפורש בתוכנית בדיקת האיכות של הפרויקט.
